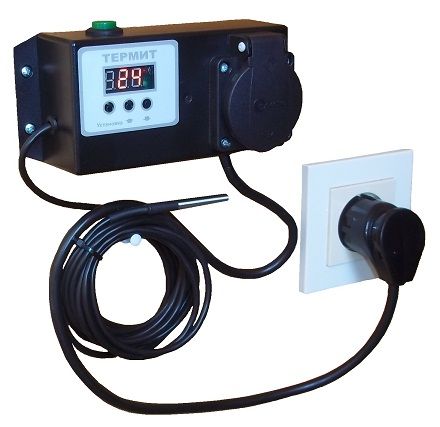

Термит 9 имеет цифровую индикацию текущей и установленной температуры, а также индикацию включения нагрузки. Также можно установить разность температур включения и отключения нагрузки (гистерезис), дополнительную установленную температуру и время работы прибора по поддержанию дополнительной температуры.
Инструкция по эксплуатации
После включения питания через несколько секунд на индикаторе появится значение текущей температуры, измеренное датчиком.
Нагреватель включается при уменьшении текущей температура ниже значения установленной температуры минус величина гистерезиса. При этом в правом углу индикатора загорается светодиод. При увеличении текущей температуры выше установленной, отключается подача напряжения на нагреватель.
Для перехода в режим поддержания дополнительной температуры нажмите и отпустите зеленую кнопку, установленную в верхней части терморегулятора. Прибор начнет поочередно индицировать текущую температуру и время, оставшееся до окончания действия этого режима. По истечении установленного времени терморегулятор автоматически вернется в исходное состояние. Для ручного отключения режима еще раз нажмите кнопку. Если во время работы в режиме поддержания дополнительной температуры произойдет отключение электропитания, то при его восстановлении этот режим не восстанавливается.
Прибор имеет диагностику обрыва провода термодатчика. При обрыве на индикаторе вместо текущей температуры выводятся буквы «Err».
Для изменения установленной температуры коротко нажмите кнопку «Установка» – цифры на индикаторе начнут мигать. С помощью кнопок, отмеченных «стрелочками», установите нужную температуру. Если не нажимать кнопки, прибор примерно через 5 секунд вернется в режим индикации текущей температуры.
Дополнительно можно установить три параметра терморегулятора:
|
Символ
|
Описание
|
Пределы
|
Заводская установка
|
|
h
|
Гистерезис температуры, °C
|
от 1 до 20
|
1
|
|
d
|
Дополнительная установленная температура, °C
|
от 0 до 90
|
15
|
|
t
|
Интервал времени поддержания дополнительной температуры, часы
|
от 1 до 99
|
1
|
Для изменения параметров однократно нажмите кнопку «Установка» и удерживайте ее более 7 секунд – на индикаторе появится символ «h» - гистерезис и его значение. Отпустите кнопку. Коротко нажимая кнопку «Установка» можно выбрать параметр, а кнопками отмеченными «стрелочками», установить его значение. Если не нажимать кнопки, прибор примерно через 5 секунд вернется в режим индикации текущей температуры.
Технические характеристики
Напряжение питания……………………………………………….…190-240В, 50 Гц
Максимальная мощность нагревателя………………………………….. 2200 Вт
Диапазон регулирования температуры………………………….от 0 до 90°C
Диапазон регулирования гистерезиса ………………………….от 1 до 20°C
Температура эксплуатации………………………..……….…… от -30 до +60°C
Температура эксплуатации датчика ……………………… от -30 до +90°C
Габаритные размеры……………………………………………….. 154 х 68 х 66 мм
Вес……………………………………………………………………………………….......……0,4 кг
Производитель: ООО «ЭЛРА»
Сертификат соответствия ТС
