В детекторе-индикаторе установлен газоразрядный счетчик Гейгера-Мюллера СБТ9. Счетчик имеет окно для регистрации альфа и бета-частиц. Чувствительность счетчика позволяет регистрировать гамма и бета-частицы с энергией более 0,03 МэВ, альфа-частицы с энергией более 3 МэВ.

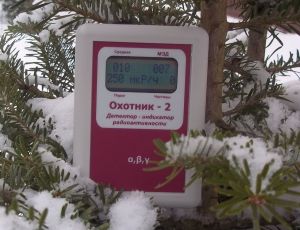

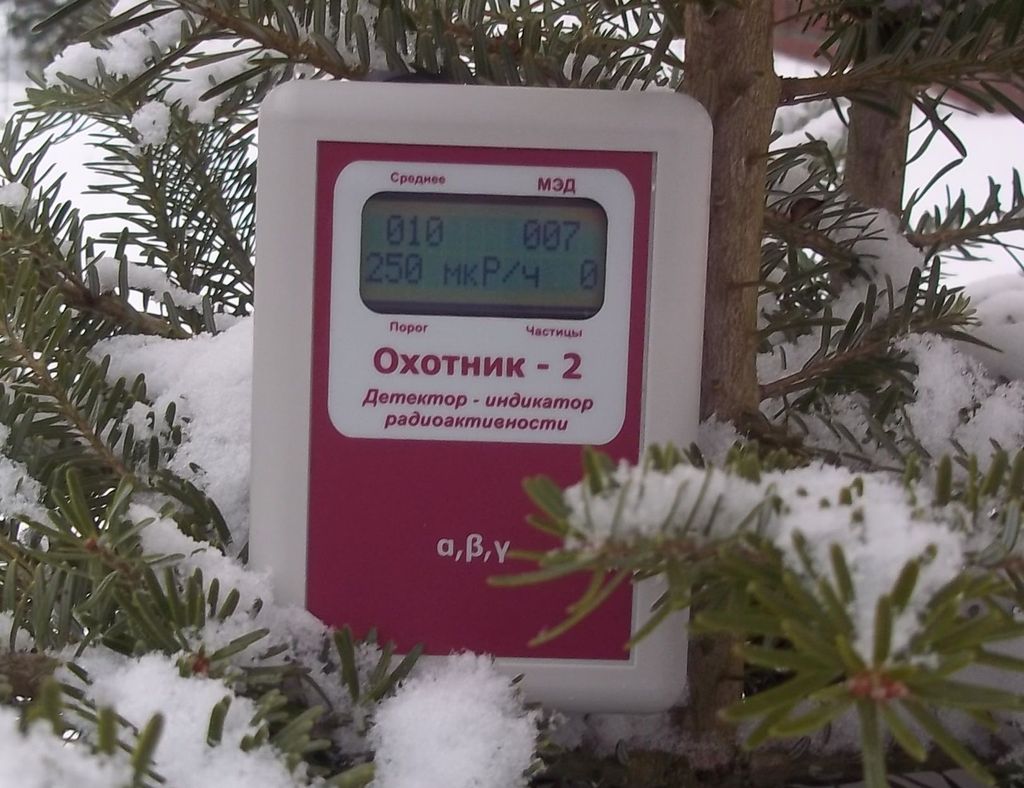

На лицевой панели прибора находится жидкокристаллический индикатор (далее ЖКИ), на котором в верхней строке индицируются МЭД и усредненное МЭД за последние четыре цикла измерения, в нижней строке - подсчитываемые кванты излучения, установленный порог звуковой сигнализации и единицы измерения (мкР/ч или мкЗв/ч).
На верхней торцевой поверхности прибора расположено окно счетчика СБТ9 и кнопка управления прибором. Кнопкой управления производится включение/ выключение прибора, включение подсветки, отключение (при необходимости) звукового сигнала, изменение порога звуковой сигнализации и единиц измерения МЭД.
Питание осуществляется от двух батарей типа АА.
Инструкция по эксплуатации.
Включение прибора производится нажатием и удерживанием кнопки более 3 секунд. Сразу после включения на ЖКИ появляются надписи: «ОХОТНИК-2», «Детектор радиации» и затем, если кнопку отпустить, прибор начинает цикл измерения.
Если кнопку удерживать далее, через 5 секунд на ЖКИ появится надпись «Звук отключен» и регистрация частиц не будет сопровождаться звуковыми сигналами.
Если кнопку продолжать удерживать, еще через 3 секунды раздастся звуковой сигнал, и на ЖКИ появится надпись «Для входа в установки не отпускать кнопку 5 секунд».
Если продолжать удерживать кнопку далее, прибор перейдет в режим установок. На ЖКИ будут поочередно меняться надписи установки порога и единиц измерения: «Установить 100 мкР/ч», «Установить 250 мкР/ч», «Установить 400 мкР/ч», «Установить мкР/ч», «Установить мкЗ/ч». Отпустите кнопку на нужном Вам значении.
Затем на ЖКИ появиться надпись «Для записи установки нажмите и держите кнопку». Если нажать кнопку, новая установка сохраниться и прибор выключиться, если не нажимать, прибор перейдет в цикл измерения с прежними установками.
В случае превышения установленного порога МЭД раздается тревожный звуковой сигнал, в нижней строке ЖКИ появится надпись «!ОПАСНО!». Сигнал будет звучать до окончания следующего цикла измерения. Если коротко нажать на кнопку, звуковой сигнал прекратиться. Детектор - индикатор контролирует разряд батареи питания, и в случае, если она разрядилась, в нижней строке ЖКИ будет появляться надпись «!БАТ!».
При кратком нажатии кнопки включается подсветка ЖКИ на 5 секунд.
Для выключения прибора нажать и удерживать кнопку более 3 секунд. Появится надпись «ВЫКЛЮЧЕНИЕ » и, после отпускания кнопки, прибор выключиться.
Основные характеристики.
Диапазон показаний МЭД, мкР/ч - 1 – 999 (мкЗв/ч - 0 – 9.99)
Цикл счета, сек - 36
Порог звуковой сигнализации превышения МЭД, мкР/ч – 100; 250; 400
Продолжительность непрерывной работы, в условиях естественного радиационного фона, с питанием от батарей GP Ultra, час – 300
Диапазон рабочих температур, град. С -20 - +40
Габаритные размеры, мм – 105х75х26
Маса, кг (без батарей питания), 0,12
Производство: ООО "ЭЛРА", Россия.
