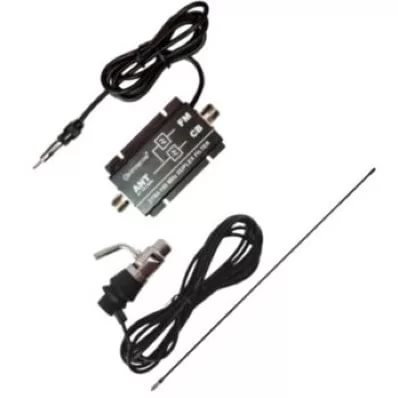

Непосредственно антенна CB-FM при помощи стандартного разъёма PL-259/6, который необходимо закрепить на конец 4-х метрового кабеля RG-58, подключается к антенному входу дуплексного фильтра (ANT). На противоположной стороне находится разъём PL для подключения дуплексёра к антенному разъёму радиостанции с помощью соединительного кабеля PL-PL, входящего в комплект. Кабель с антенным разъёмом подключается к антенному разъёму автомагнитолы.
Настройка КСВ антенны выполняется классическим образом с помощью расположенного на верхней части антенны под колпачком регулировочного винта.
Технические характеристики антенны Optim CB-FM:
- частотный диапазон: 26.5-27.8 МГц (Си-Би) / 88-108 (FM-радио);
- ширина полосы по уровню КСВ 2:1 (27 МГц): 500 кГц;
- максимально подаваемая мощность: до 50 Ватт;
- высота: 1,05м;
- Duplex Filter 27/64-108 МГц;
- длина кабеля-перемычки PL-PL: 50 см;
- длина антенного кабеля к Си-Би радиостанции: 4 метра RG-58;
- длина антенного кабеля к FM-автомагнитоле: 1,5 метра;
- волновое сопротивление: 50 Ом;
- диаметр крепёжного основания: 42 мм;
Технические характеристики дуплексного фильтра:
- полоса пропускания CB: 20-30 МГц;
- полоса пропускания по каналу FM: 64-108 МГц;
- проходное затухание в каналах, не более: -0,7 дБ;
- подавление между каналами CB-FM, не менее: -75 дБ;
- КСВ в диапазоне частот 20-30 МГц, не более: 1:1,5;
- КСВ в диапазоне частот 64-108 МГц, не более: 1:1,2;
- макс. проходная мощность в канале CB, не более: 50 Ватт;
- габариты: 135x70x35 мм;
- тип используемых разъёмов: SO-239 (UHF-female), 2 штуки.
